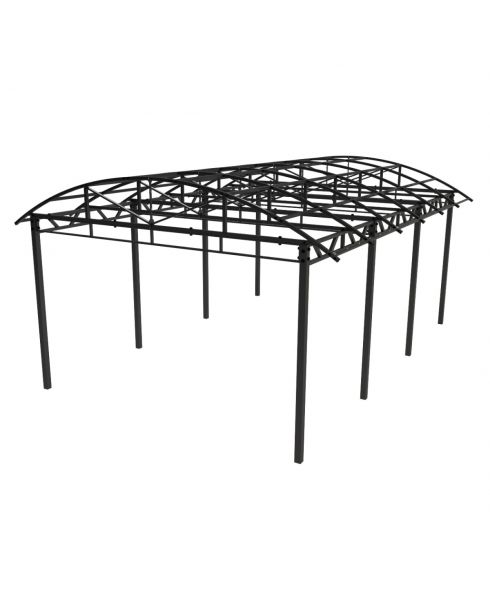

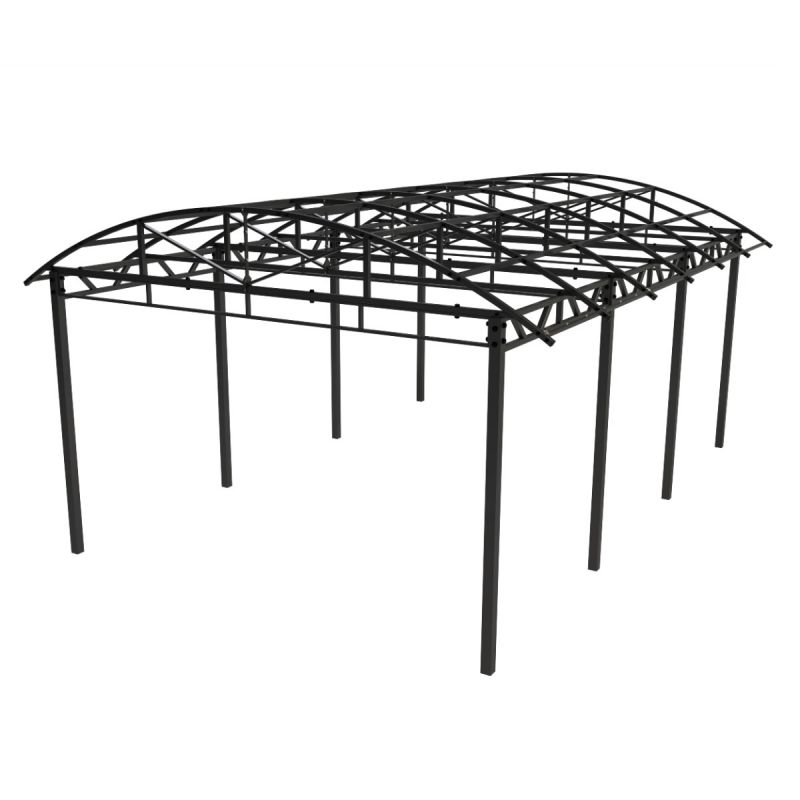

Park-5020 Навес для тренажеров теневой 6300х4800х3100 ZAVODSPORTA

3D-исходник в SKP

3D-исходник в DWG

Монтажная схема

Технический паспорт

• Навес для тренажеров предназначена для установки на уличных спортивных площадках.
• В отличии от более маленькой версии, этот навес вмещает большее количество тренажеров
• Основные размеры: длина – 6300 мм, ширина – 4800 мм, высота – 3100 мм.
• Вес: 700 кг.
• Опорные столбы навеса выполнены из профильной трубы 80×80×3 мм. Ферма и балки выполнены из профильной трубы 40×40×2 мм и трубы 40×20×1,5 мм. Перемычки выполнены из трубы 40×20×1,5 мм. В конструкции навеса используются стальные пластины толщиной 3,6,8 мм.
• Навес разборный.
• Для покрытия всех металлических частей скамьи используется полимерная краска цвета графит, обеспечивающая высокие антикоррозийные свойства.
• Конструкция навеса является сборной, и устанавливается на специальные закладные, которые бетонируются в бетоне
